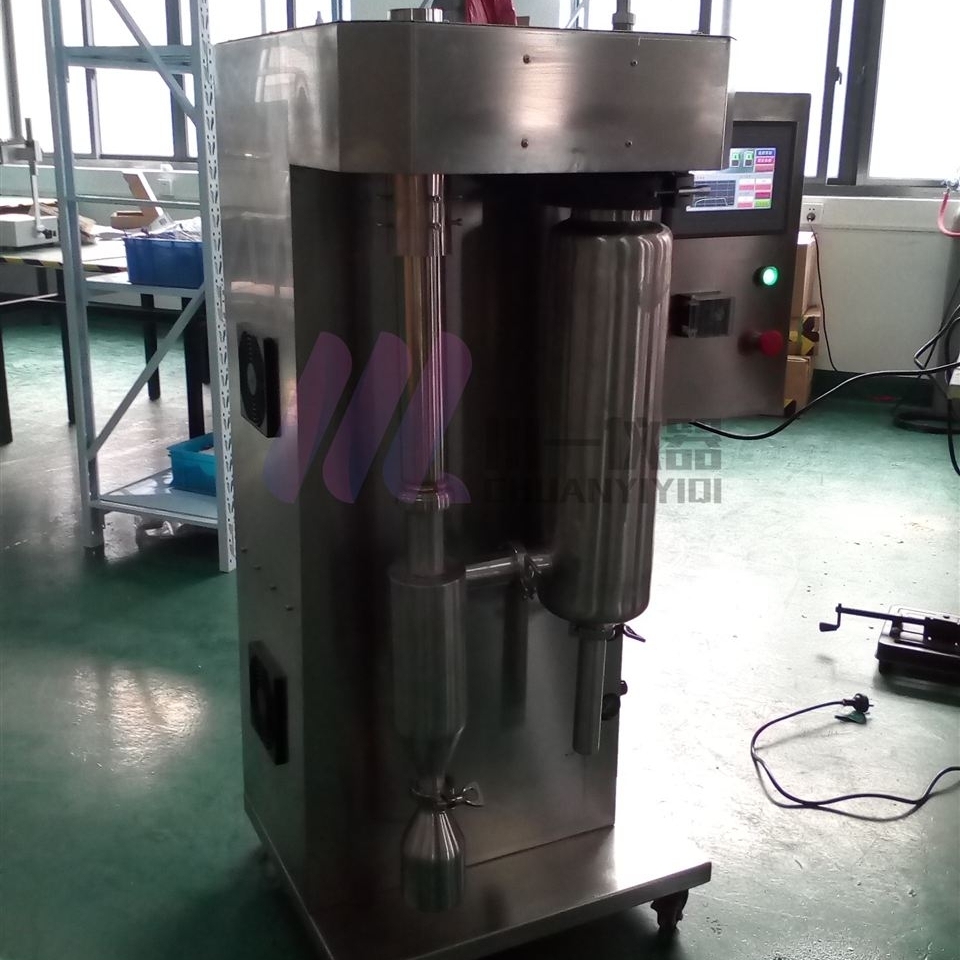

天津石墨烯喷雾干燥机CY-8000Y高校、研究所

天津石墨烯喷雾干燥机CY-8000Y高校、研究所【目的与要求】

1.了解喷雾干燥设备系统主要的设备构成。

2.按要求绘制喷雾干燥设备系统的实物图。

3.学习喷雾干燥设备系统的整个操作规程。

附：在使用本机器前，请认真阅读此操作规程！

1、开机前准备

在机器开动之前，请准备好实验所需物品，洗净冷却水桶和加料桶，并检查桶下方的送料泵及输料管是否漏液；如有必要还应对罐体、收粉器及管道内部进行清洗、干燥。然后将一定量的水注入冷却水桶，将需要喷雾干燥的料液倒入加料桶。

注：为保证产品质量，设备在使用前一定要充分地清洗，并根据产品要求决定是否消毒。

2、开机

打开电源→→打开加热Ⅰ、加热Ⅱ，并对加热Ⅰ进行温度设定→→启动冷却泵（并查看冷却泵的循环水是否回流）→→待加热Ⅰ温度达到100℃左右时启动引风机→→然后打开雾化器（并通过声音检查雾化器的运转是否正常）→→当加热Ⅰ温度达到设定温度时，启动送料泵开始送料。

注：①对加热Ⅰ进行温度设定时，可直接调节上下键至所需温度即可；

②由于雾化器在高速运转下会产生高温，雾化器的润滑油储油桶一定要用冷却水冷却，操作时勿忘打开冷却泵，并查看循环水是否回流；

③雾化器的转速及参数是厂家已设定好的，无需调整；

④加热Ⅱ的温度是由加热Ⅰ及离心风机的风速决定的，它是不起加热作用的，无需设定。

3、实验操作

天津石墨烯喷雾干燥机CY-8000Y高校、研究所首先空气经加热器后，变成热风以切线方向进入热风分配器，在空气分散导叶片的作用下，热风均匀地、螺旋式地进入喷雾塔内。

在送料泵启动以后，可通过调节转子流量计来控制料液流量（一般情况下，较为粘稠的要调大一些，而较稀的要调小一点），调节加料量必须从小到大，十分当心，否则会出现粘壁现象；而且因温度显示有滞后，调节料液流量速度要慢。

　　其一，干燥速度更快。低温喷雾干燥机干燥速度十分迅速，料液经过喷雾后，表面积很大，在高温气流中，瞬间就可蒸发。
　　其二，低温喷雾干燥机在干燥过程中液滴的温度不高，产品质量较好。据业内表示，低温喷雾干燥使用的温度范围非常广(80-800度)，即使采用高温热风，其排风温度仍不会很高，在干燥初期，物料温度不超过周围热空气的湿球湿度，干燥产品质量较好。例如，不容易发生蛋白质变化、维生素损失、氧化等缺陷，对热敏性物料、生物和药物的质量，基本上能接近于真空下干燥的标准。
　　其三，低温喷雾干燥机具有良好的分散性、流动性和溶解性。据悉，由于低温喷雾干燥机的干燥过程是在空气中完成的，产品基本上能保持与液滴相近似的球状，具有良好的分散性、流动性和溶解性。
　　其四，喷雾干燥机生产过程解化，操作控制方便。低温喷雾干燥通常用于处理湿含量40%-60%的溶液，特殊物料即使湿含量高达90%，也可不经浓缩，同样能一次干燥成粉状产品。大部分产品干燥后不需要再进行粉碎和筛选，从而减少了生产程序，简化了生产工艺流程。另外，产品的粒径、松密度、水分，在一定范围内，可用改变操作条件进行调整，控制管理都很方便。
　　其五，防止发生公害，改善生产环境。由于低温喷雾干燥是在密闭的干燥塔内进行的，这就避免了干燥产品在车间里飞扬。对于臭气物料，可采用封闭循环系统的生产流程，将有臭气烧毁，防止大气污染，改善生产环境。
　　其六，低温喷雾干燥机适宜于连续化大规模生产喷雾干燥能适应工业上大规模生产的要求，干燥产品经连续排料，在后处理上可结合冷却器和风力输送，组成连续生产作业线。
　　可见低温喷雾干燥机优势凸显，能给制药工业带来很多的便利，不过随着制药工业要求的不断提升，低温喷雾干燥机企业也需要不断改进与升级设备。例如，有用户反映，低温喷雾干燥机在喷雾干燥中含有机溶媒物料干燥难等问题，都需要制造企业摸索与突破

小型喷雾干燥机注意的要点
1、客户使用的物料那些比较多 比如说石墨烯、食品、中药材、陶瓷、果汁、天然产物、以及很多的化工原料！客户来咨询产品的时候我们一般回推荐客户来做实验，寄样品或者上门来都可以

2、喷雾干燥机我们这边有2种常用物料是不能做的！一种是有糖分的！有糖分的物料容易黏璧，第二种物料是有机溶剂喷雾干燥机，比如说乙醇、酒精等！我们这是高温喷雾干燥，（低温喷雾干燥机可以，是用真空喷雾干燥机，低温干燥机还没量产，可以跟客户先说下价格）

3、喷雾干燥机注意的事项，适用于水溶剂，不溶于水的物料不宜过粗。②物料不宜过粗，过粗的物料会梗塞蠕动泵进料管、同时会堵住喷头因此没法正常出料。③如物料容易沉淀、建议配磁力搅拌器或超声波乳化分散器配套使用。④样品干燥终了取出样品装袋时尽可能短时间接触空气、以避免空气中的水份使样品受潮。5、喷雾干燥机的物料颗粒度大小，可以小，微米纳米级别的都可以操作，在喷咀被堵塞时，会自动清除，如果是大的物料只能配套大的喷头，喷头大小0.75   1.0   1.5  2.0mm，如果物料太大的话，接近喷头大小的话，那也是不行的。喷雾干燥机可以连续工作一个月

4、喷雾干燥机可分为气流使和离心式，气流使喷雾干燥机喷头只有一个孔出料，离心式喷雾干燥机喷头上很多小孔出料
