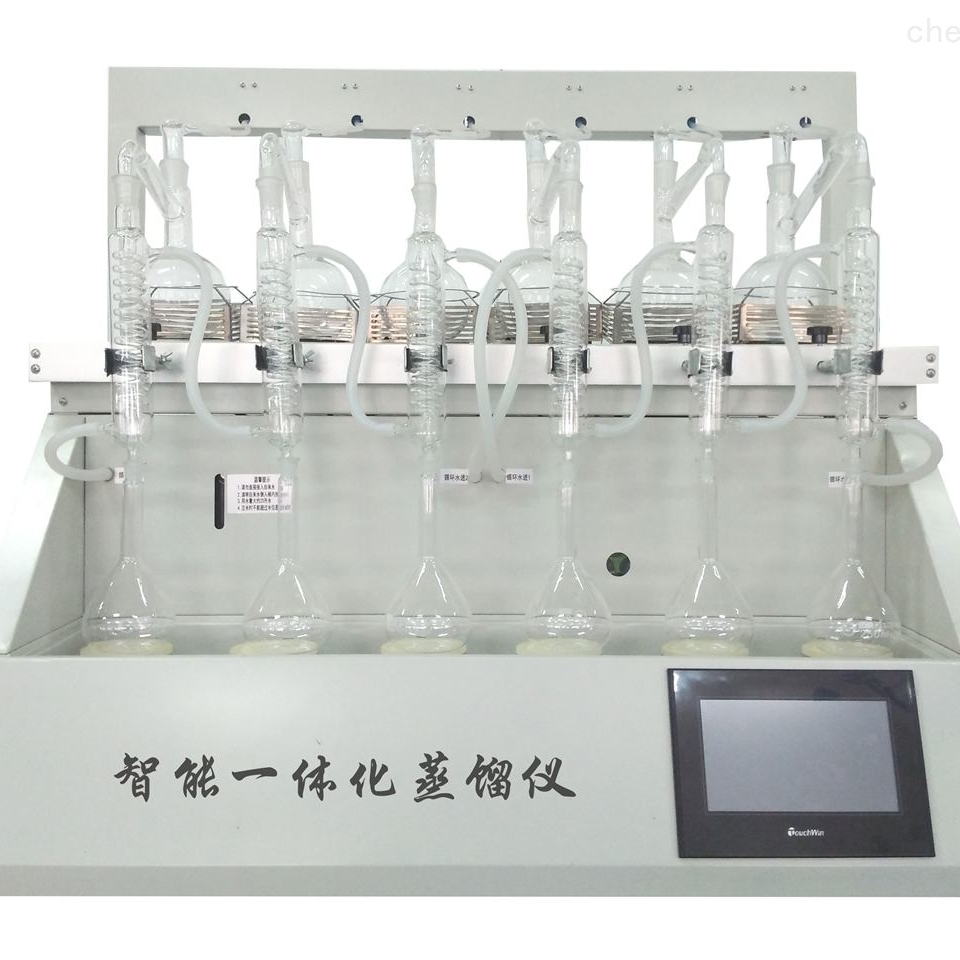

智能蒸馏仪CYZL-6一体化万用蒸馏装置

智能蒸馏仪CYZL-6一体化万用蒸馏装置一体化蒸馏装置使用注意事项

　一体化蒸馏装置仪器初次使用时，建议采用纯水或蒸馏水以防长时间使用有水垢结成，较高液位加至液位窗红色标示线，可循环使用半年以上。若液位低于黄线冷却效果差，再次加水是不要超过红色标示线。一体化蒸馏装置蒸馏瓶与冷凝瓶连接处密封良好，蒸馏瓶顶部密封塞通过软管与电磁阀有效连通，防止漏气。实验过程中，托盘附近禁止放其他杂物，以免影响称重的准确性。

　　当夏季室温高于25℃时，制冷效果会下降，建议外接制配套冷装置或接自来水降温冷却。当冬季室温低于0℃时，需要做好仪器的防寒保暖工作以防止冷凝装置发生爆裂导致无法使用。称重传感器较大量程3㎏，若有其他需要请用时间控制模式进行，对于两次连续蒸馏实验，为保证冷凝效果，一次试验结束后，冷水循环的开关不要关闭。

主要特征：

1、采用远红外陶瓷加热装置代替大功率电加热器，同时采用智能蒸馏终点控制；

2、有定量称重模式和定时模式两种模式可选，无需人工看管

3、7英寸大液晶触摸屏控制，一键式操作，操作简单方便

4、实现了精密控温、自动防倒吸、加热均匀、防暴沸、智能终点控制等功能；

5、操作简单、自动蒸馏、美观实用、节能降耗环保；

6、一次可处理6组样品，并可单孔单控温，进口温度传感器，温度数显，数据清晰，一目了然；

7、内置风冷式循环水装置，无需外接循环水，如对循环水温要求高，也可以外接其他循环水装置

智能蒸馏仪CYZL-6一体化万用蒸馏装置智能一体化蒸馏仪使用时注意事项：

　　1.仪器初次使用时，建议采用纯水或蒸馏水以防长时间使用有水垢结成，高液位加至液位窗红色标示线，可循环使用半年以上。若液位低于黄线冷却，再次加水是不要超过红色标示线

　　2.蒸馏瓶与冷凝瓶连接处密封良好，蒸馏瓶顶部密封塞通过软管与电磁阀有效连通，防止漏气。

　　3.实验过程中，托盘附近禁止放其他杂物，以免影响称重的准确性。

　　4.当夏季室温高于25℃时，制冷效果会下降，建议外接制配套冷装置或接自来水降温冷却

　　5.当冬季室温低于0℃时，需要做好仪器的防寒保暖工作以防止冷凝装置发生BAO裂导致无法使用。

　　6.称重传感器大量程3㎏，若有其他需要请用时间控制模式进行。

　　7.对于两次连续蒸馏实验，为保证冷凝效果，di一次试验结束后，冷水循环的开关不要关闭

　　调试：

　　1.检查冷却水循环系统

　　打开冷水循环开关，冷凝管开始进水，观察各接口是否漏水，若漏水需要重新密封连接。冷凝管的循环水加满后，水箱正常液位在黄线与红线之间。可以通过仪器正面右侧绿色的水流计是否旋转来判断循环水是否正常运行。

　　2.具体操作方式

　　将蒸馏瓶内加入蒸馏水，上面通过中空的密封塞、软管与防倒吸装置密封连通，长臂口与冷凝瓶密封连通，冷凝瓶馏出液通过软管与接收瓶密封连通。

　　2.1选择蒸馏实验

　　打开总开关、辅开关，进入“预设菜单"界面，按“选择"键选中“1.实验选择"按“确认"键进入“实验选择"界面，再按“选择"键选中“"，按“确认"键选中，按“返回"键回到“预设菜单"界面。针对每个实验的蒸馏终点控制：重量设定、时间设定，都设有默认的值，用户可以根据需求自行调节

　　2.2选择整机功率

　　在“预设菜单"界面，选中“2.整机功率"后按“确认"键进入，选择所需功率按“确认"选中，返回到“预设菜单"界面。此项根据用户的需求及电源电压的承载能力选择，出厂前默认设置为3600w。

　　3.3选择控制模式

　　在“预设菜单"界面，通过选择选中“3.控制模式"后按“确认"键进入，选择所需的控制模式，按“返回"键到“预设菜单"界面。此项可以根据用户的需求自行设定，无特需要求可默认出厂设定“双重控制"(时间、重量控制蒸馏终点，两者采用优先控制的原则)。

一体化智能蒸馏仪使用说明

一、仪器简介

本产品在传统仪器的基础上融入*的设计理念，加热均匀、体积控制蒸馏终点、防倒吸、冷却水循环降温及回流装置等技术。一体化万用蒸馏仪实现了操作简单、美观实用、节能降耗等目的，可广泛用于环保、食品检测、疾控、供排水、高校、科研院所、厂矿企业等各化验室需要蒸馏处理的场所，如挥发酚、氨氮、二氧化硫等项目的蒸馏处理。

二、主要技术指标

1.蒸馏单元个数：6个远红外陶瓷加热炉

2.显示方式：液晶显示

3.加热方式：红外线辐射加热（防水、无明火）

4.升温时间：5-8min

5.蒸馏速度：12ml/min

6.时间控制：0-200min可调

7.重量设定：0g-250g可自行设定

8.大功率：800W，可单炉自行设定（100W - 800W）

9.额定电压：AC ～220V/50HZ

10.终点控制：时间控制蒸馏终点，控制精度±2ml

11.防倒吸功能：有

12.单点单控：有

13.冷却方式：内置冷却水自动冷却循环，无需外接水源

14.蒸馏瓶规格：500ml×6

15.外形尺寸：900 ×450×850（mm）

三、安装

在安装一体化智能蒸馏仪前，对安装的台面、电源、安装空间进行检查，确保台面牢固、电源电压稳定、空间满足。

1.安装横梁、玻璃器皿

根据安装图纸将横梁、冷凝瓶固定架、冷凝瓶、蒸馏瓶安装到仪器上，然后将循环冷却水管路连接。

2.接通电源

2.1装置右视图
